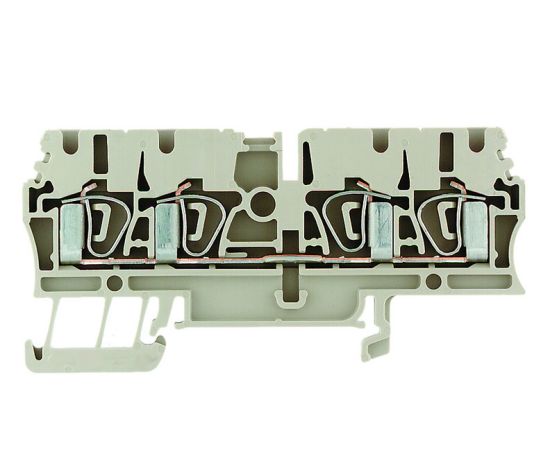

Złączka szynowa 4‑przewodowa 2,5mm2 beżowa Ex ZDU 2.5/4AN 1608570000

Wersja Przelotowa rzędowa listwa zaciskowa, złącze sprężynowe, 2.5 mm², 800 V, 24 A, Ciemnobeżowy
Nr zam. 1608570000
Typ: ZDU 2.5/4AN
GTIN (EAN): 4008190077136

Głębokość: 38,5 mm
Głębokość (cale): 1,516 inch
Głębokość wraz z szyną DIN: 39,5 mm
Wysokość: 79,5 mm
Wysokość (cale): 3,13 inch
Szerokość: 5,1 mm
Szerokość (cale): 0,201 inch
Masa netto: 11,59 g

Normy IEC 60947-7-1
Szyna TS 35
Wskazówka montażowa Szyna zbiorcza
przekrój przyłącza przewodu AWG, min. AWG 30
przekrój przyłączeniowy przewodu AWG, maks. AWG 12

Długość odizolowania 10 mm
Maks. przekrój przyłącza, przewód wielodrutowy, maks. 4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min. 0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. 2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. 0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. 2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. 0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. 0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks. 4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks. 4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min. 0,5 mm²
Rodzaj przyłącza złącze sprężynowe
Wielkość ostrza 0,6 x 3,5 mm
Zakres zaciskania, maks. 4 mm²
Zakres zaciskania, min. 0,05 mm²
kierunek podłączenia u góry
liczba przyłączeń 4
przekrój przyłącza przewodu AWG, min. AWG 30
przekrój przyłączeniowy przewodu AWG, maks. AWG 12
sprawdzian trzpieniowy wg 60 947-1 A3
