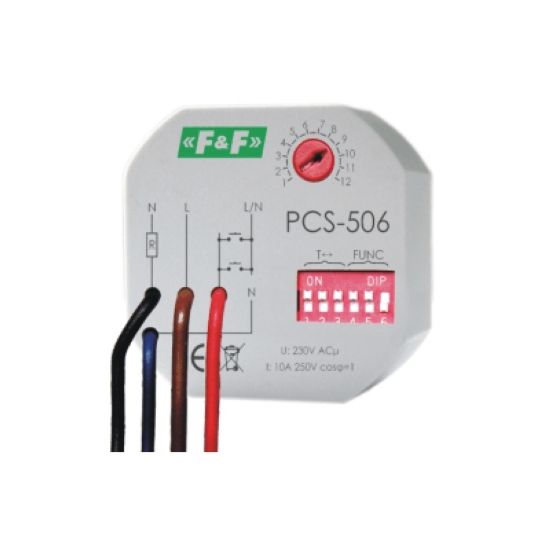

PCS-506 8-funkcyjny. Z wejściem START

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji przełączników.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe
- 0,1s : 0,1÷1,2 sek.
- 1s : 1÷12 sek.
- 10s : 10÷120 sek.
- 1m : 1÷12 min.
- 10m : 10÷120 min.
- 2h : 2÷24 godz.

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku.

Dane techniczne
zasilanie: 230V AC
prąd obciążenia: <10A
styk: 1Z
zakres nastawy czasu pracy: 0,1sek÷24h
opóźnienie zadziałania: <50msek
pobór mocy: 0,8W
temperatura pracy: -25÷50°C

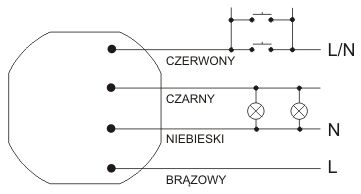

przyłącze: 4×DY 1mm², l=10cm
wymiary: Ø55, h=13mm
montaż: w puszce podtynkowej Ø60
